驻马店客户粉体混合与螺旋输送设备定制案例

项目背景

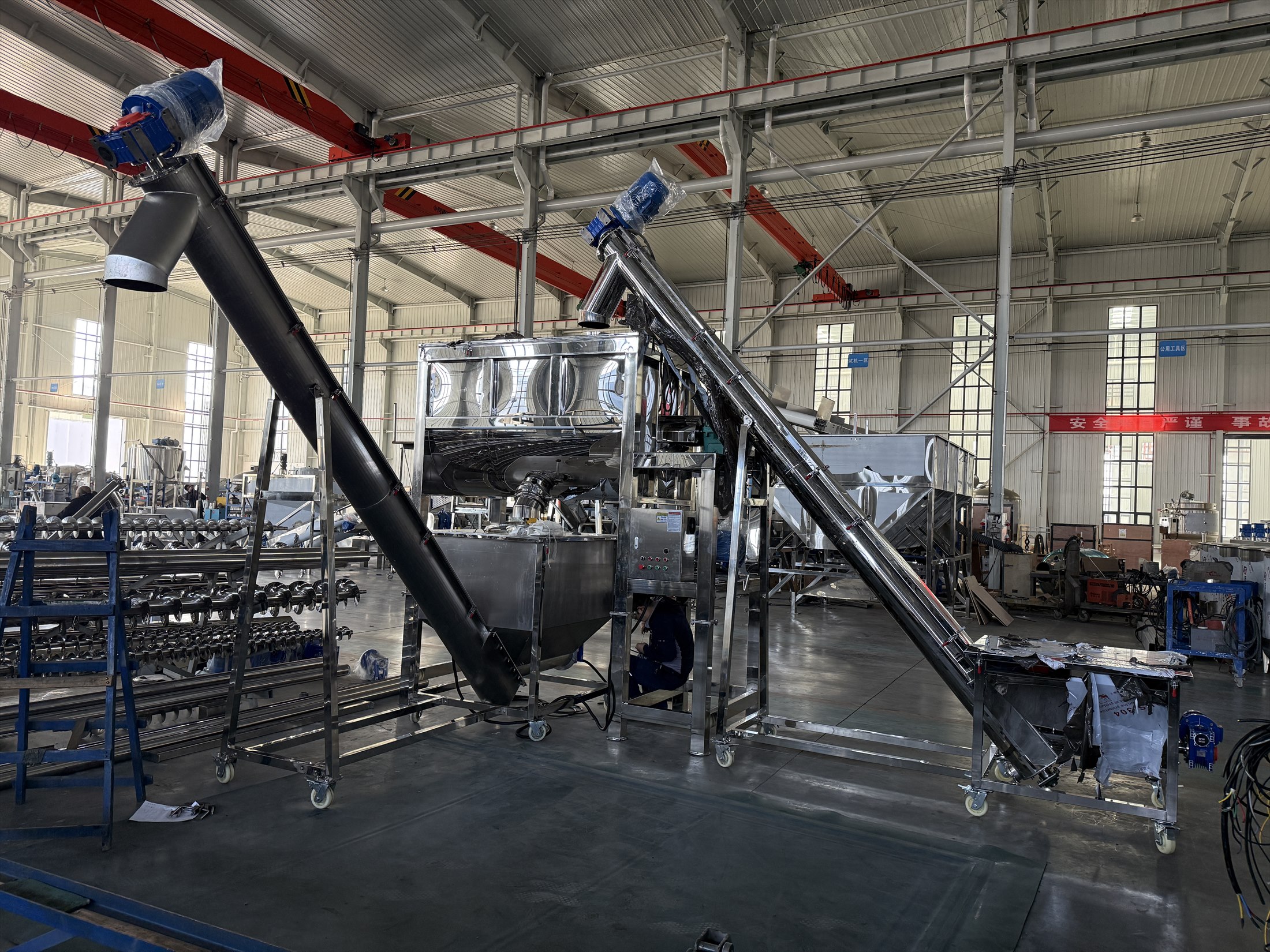

驻马店奶粉产业集聚，粉体原料的混合与输送是相关生产环节的设备配套需求之一。本案例为驻马店客户定制粉体混合与包装配套设备，需衔接前端上料、卧式搅拌和后端包装。项目围绕一台 2 立方卧式搅拌机配置两段 U250 螺旋输送：前段从移动料斗向搅拌机供料，后段从搅拌机出口向包装工位送料。设备布置需兼顾输送方向、接口高度和车间限高。

设备配置

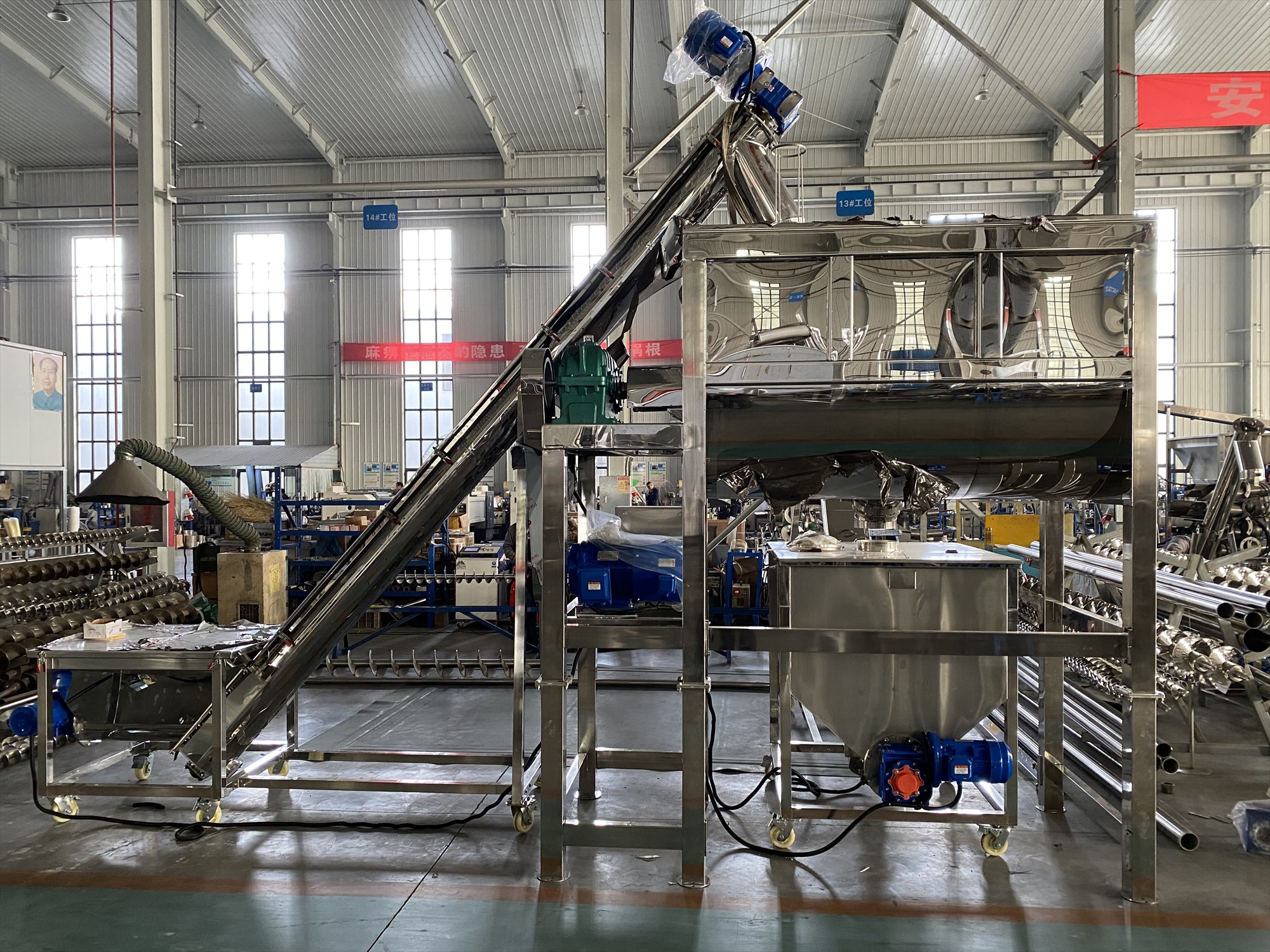

卧式搅拌机

• 2 立方单层卧式搅拌机，整机及支腿采用 304 不锈钢
• 桶体厚度 3 mm，内外镜面精细抛光
• 单轴双螺带搅拌桨，桨叶规格 50 × 8 mm
• 11 kW、三相 380 V 电机，变频调速范围 0–18 转/分钟
• 双端盘根填料密封
• 单出口配 219 mm 手动蝶阀，出口离地约 1,600 mm
• 配 304 不锈钢电箱，电箱位置按现场接口要求确认

搅拌机采用单层、无加热结构，用于粉体批次搅拌。若用于奶粉等食品生产，还需根据适用标准和客户工艺要求另行确认接触材质、表面处理、清洁方式及相关验证要求。

进料螺旋

• U250 螺旋输送机，倾角 45°，连接至卧式搅拌机进料口
• U 型槽宽 250 mm，槽体厚 2 mm，叶片厚 3 mm
• 304 不锈钢材质，轴与叶片精细抛光
• 料斗约 700 × 700 × 800 mm，带强制进料、篦子和盖子
• 料斗设置移动轮，进料方位按设备布置图确认

出料螺旋

• U250 螺旋输送机，倾角 45°，从搅拌机出口向包装工位供料
• 上料高度约 2.5 m，配套包装设备高度约 2.4 m
• 料斗容积约 1,000 L，带强制进料、篦子、盖子和仓壁振动
• 搅拌机出口与螺旋料斗采用软连接
• 料斗设置移动轮，设备方位和接口按现场图纸确认

两段螺旋均采用 304 不锈钢，并配置 304 不锈钢电箱。驱动功率根据输送工况和设备布置匹配。

配套设计关注点

1. 先把物料路径和设备方向画清楚

设备按“进料料斗 → 45° U250 进料螺旋 → 2 立方卧式搅拌机 → 手动蝶阀及软连接 → 45° U250 出料螺旋 → 包装工位”布置。两段螺旋的进出料方位结合现场布局确定，使各设备接口顺接。

2. 核对出料高度与下游接口

搅拌机出口离地约 1,600 mm，出料螺旋上料高度约 2,500 mm，配套包装设备高度约 2,400 mm。设备衔接时需结合实际进料口标高校核软连接位置，并为料斗移动和日常维护留出空间。

3. 把车间边界纳入设备布置

车间安装空间有限，整套设备最高点控制在 4,200 mm 以内。搅拌机、两段倾斜螺旋和移动料斗按整体布置校核，避免设备组合后影响通道、操作和接口衔接。

4. 兼顾清理、投料和检修

两段螺旋均配置盖板、带篦子的强制进料料斗；出料侧料斗增加仓壁振动，减少物料下料不畅的影响。搅拌机采用双端盘根密封，电箱位置与设备方位一并纳入布置，便于操作和检修。

配套要点

该方案的重点是将搅拌、进料和出料设备作为一个整体进行匹配。搅拌机容积、螺旋输送高度、料斗容积及包装工位接口相互关联，需在设备布置阶段统一校核，再落实到设备方位、连接形式和电箱位置。

相关设备

• 卧式螺带搅拌机
• 不锈钢螺旋上料机

方案沟通建议

粉体混合与输送设备配套时，应提前确认物料状态和堆积密度、单批处理量、搅拌目标、进出料口高度、上下游设备接口、螺旋输送距离与角度、车间平面及高度限制，以及清理和检修空间。
